烟囱内壁防腐施工方案-VEGF鳞片胶泥

烟囱内壁防腐施工方案-VEGF鳞片胶泥

VEGF鳞片胶泥具有优良的耐腐蚀性能，这主要是与胶泥的组成有关。一般情况下，防腐蚀层的防蚀失效主要是树脂基体受到腐蚀，基体树脂首先产生失重、变色等情况，之后引起材料的鼓泡、分层、剥离或开裂等情况，最后导致防腐蚀层失效，尤其后者，由于渗透等因素，加速了具有腐蚀性的化学介质渗入到防护层的内部。因此在选择具有良好耐腐蚀性能树脂基体的同时，应采取有效的措施来减弱、减缓腐蚀介质或水蒸汽的渗透作用。

烟囱内壁防腐而VEGF鳞片胶泥比基体树脂能够提供更为有效的耐腐蚀性能，这主要是因为VEGF玻璃鳞片能够有效的防止腐蚀介质或水蒸汽的物理渗透。VEGF鳞片胶泥具有较强的抗渗透性是与其的物料组成有关，一般情况下，VEGF鳞片胶泥含有10%-40%片径不等的玻璃鳞片，胶泥在施工完毕后，扁平型的玻璃鳞片在树脂连续相中呈平行重叠排列，从而形成致密的防渗层结构。如下图所示，腐蚀介质在固化后的胶泥中的渗透必须经过无数条曲折的途径，因此在一定厚度的耐腐蚀层中，腐蚀渗透的距离大大的延长，客观上相当于有效地增加了防腐蚀层的厚度。同时，在无玻璃鳞片增强情况下，烟囱内壁防腐树脂基体连续相中会存在大量的所谓的“缺陷”，如微孔、气泡及其它微缝等，这些缺陷的存在会加速或加快腐蚀介质的渗透过程，因为一旦介质渗透到这些缺陷中，渗透的速度在得到提高的同时，接触具有腐蚀性的介质的基体连续相的面积也随之会加大，从而更加速了物理渗透和化学腐蚀过程，而在VEGF玻璃鳞片胶泥中，由于平行排列的玻璃鳞片能够有效的分割基体树脂连续相中的这些“缺陷”，从而能够有效的抑制腐蚀介质的渗透速度。

另外，除了具有腐蚀性的化学介质渗透之外，还存在着水蒸汽的渗透。通常情况下，高聚物材料的分子间距为10?，而对于水蒸汽来说，只要高聚物材料的分子间距达到3 ? ，水蒸汽就能容易地透过高聚物的单分子层。若基础材料是碳钢时，水蒸汽由于渗透而达到碳钢表面后，并在氧气存在情况下，烟囱内壁防腐会由于电化学反应而生锈。VEGF鳞片胶泥在固化后，由于乙烯基酯树脂的高交联密度可以有效的减弱水蒸汽和腐蚀性化学介质的渗透，并且如同上文中所述，VEGF的独特结构更能达到防渗透或减渗的效果，经测定VEGF鳞片胶泥的水蒸汽扩散速率为本工程为：甘肃兰州楼东电厂烟囱防腐的方案

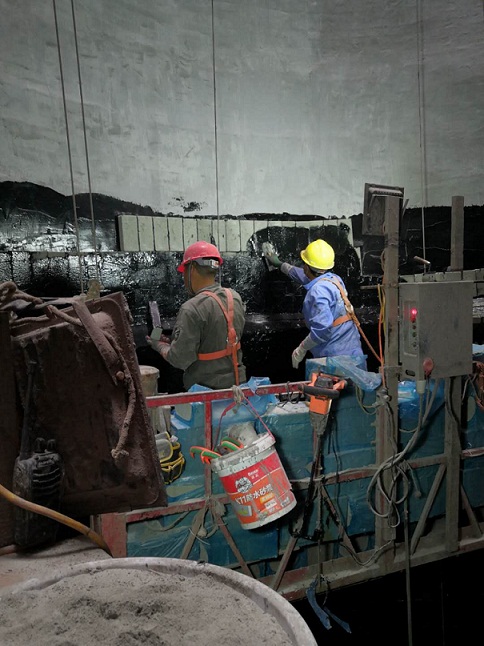

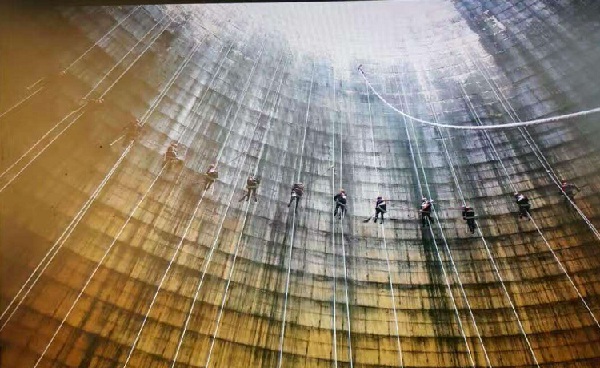

 ,烟囱加固; 该电厂烟囱防腐方案的实施有一定的难度，因为该电厂的烟囱十分老旧，并且年久失修，我公司凭借多年烟囱防腐施工上的经验，成功完成了该烟囱防腐的施工工程，下面把施工中碰到的一些问题和情况做一下介绍。

对于旧烟囱防腐历来就非常不容易。该厂是老火电厂，所有机组都是2台以上同时共用一座烟囱，如果要在烟囱内壁实施脱硫防腐施工的话，那么所有共用该烟囱的机组必须停运，这样会给电厂带来非常巨大的的经济损失。二是防腐方案根据实际情况不太容易确定,要在耐火砖或者红砖的表面进行防腐，是非常不容易的一件事，同时效果也有待验证。

电厂旧烟囱防腐方案大致有以下几种:

(1)拆除原有保温层和内衬,在混凝土烟囱内加装FRP玻璃钢。现场制作FRP烟筒,单段筒长一般为6～9m,将FRP管段在烟囱内用倒装法分别就位后涂刷专用粘结剂,对接并安装支撑件,全高程管段四周与混凝土烟囱以悬挂牛腿固定。

(2)拆除原有的保温层和内衬,增设钢烟囱加钛板防腐。烟囱内壁防腐采用普通Q235B钢板与1.2mm厚钛板轧制复合板卷成弧形后焊接而成,在检修平台和吊装平台标高处设钢内筒稳定装置,以保证钢内筒的横向整体稳定。

(3)拆除原有保温层和内衬,在混凝土烟囱内加装钢排烟筒,砌筑宾高德玻璃防腐砖。

(4)拆除原有保温层和内衬,在混凝土烟囱内加装钢排烟筒,钢筒内用聚脲弹性体防腐。采用气顶升倒装法施工工艺,聚脲厚度1mm。

(5)不拆除原混凝土烟囱的保温层和内衬,在清扫后的砖表面砌筑宾高德玻璃砖。

(6)在现有烟囱的耐酸砖层上喷涂新型高分子聚合物。

以上方案是我们在平时工作中积累出来的一些经验，在这做一下分享，希望大家能够在以后的工作中总结更好的方法，对针于老烟囱防腐这一难题，提出更好的解决办法。
